平面包络环面蜗杆标准减速器

Ⅰ 型式、基本参数和尺寸

1.1 装配型式、型号及外形尺寸
本产品分TPG(通用型)、TPU(蜗杆在蜗轮之下)、TPS(蜗杆在蜗轮之侧)、TPA(蜗杆在蜗轮之上)四个型式及其系列减速器型号中TP表示以直齿或斜齿的平面蜗轮为产形轮展成的环曲蜗杆传动，G表示通用型(蜗轩可以在蜗轮之下之上、之侧、立侧)U、S、A分别表示表示蜗杆在蜗轮之下、之侧、之上。组合为:
a.TPC表示通用型的平面包络环面蜗杆减速器、型式及其尺寸见图1、表1、图2、表2、图3、表3、图4、表4；
b.TPU表示蜗杆在蜗轮之下的平面包络环面蜗杆减速器、型式及其尺寸见图5、表5
c.TPS表示蜗什在蜗轮之侧的平面包络环面蜗杆减速器、形式及其尺寸见图6、表6
d.TPA表示蜗杆在蜗轮之上的平面包络环面蜗杆减速器、型式及其尺寸见图7、表7

1.2 基本参数
1.2.1减速器的中心距a应符合表8的规定。
1.2.2减速器的公称传动比i应符合表9的规定。
1.3.3蜗杆螺旋线的方向为右旋。

1.3 标记示例

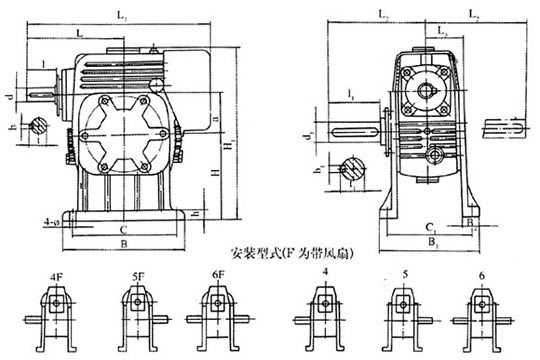

图1 、表1（单位：mm）

型号	a	B	B1	B2	C	C1	H	H1	L	L1	L2	L3	L4	I	I1	d	d1	b	b1	t	t1	h	Φ	重量kg
TPG80	80	250	242	50	220	206	100	280	381	130	210	86	201	58	110	35	45	10	14	38	48.5	18	19	53
TPG100	100	290	284	58	250	240	110	334	464	160	235	102	230	58	110	40	55	12	16	43	59	20	19	85

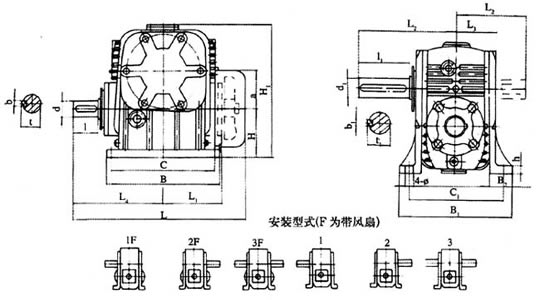

图2 、表2（单位：mm）

型号	a	B	B1	B2	C	C1	H	H1	L	L1	L2	L3	L4	I	I1	d	d1	b	b1	t	t1	h	Φ	重量kg
TPG80	80	250	242	50	220	206	180	360	201	381	210	86	201	58	110	35	45	10	14	38	48.5	18	19	53
TPG100	100	290	284	58	250	240	210	415	230	464	235	102	230	58	110	40	55	12	16	43	59	20	19	85

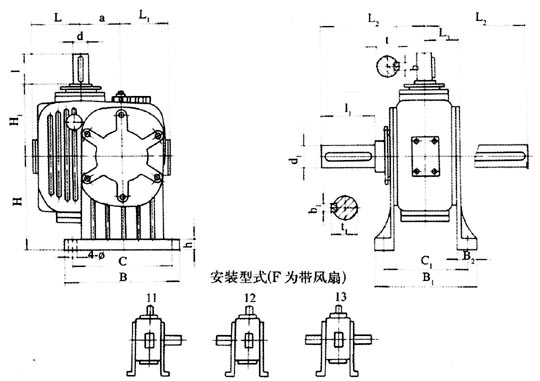

图3 、表3（单位：mm）

型号	a	(Φ)D	h1	B	B1	C	C1	H	H1	L	L2	L3	L4	L5	L6	I	I1	d	d1	b	b1	t	t1	h	Φ	重量kg
TPG80	80	140	5	270	260	240	230	110	86	210	100	180	180	201	75	58	110	35	45	10	14	38	48.5	18	19	53
TPG100	100	170	5	300	300	250	260	125	102	235	125	206	210	230	90	58	110	40	55	12	16	43	59	20	19	85

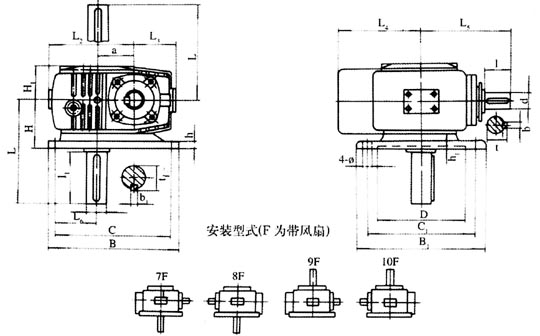

图4 、表4 （单位：mm）

型号	a	B	B1	C	C1	H	H1	L	L1	L2	L3	I	I1	d	d1	b	b1	t	t1	h	Φ	重量kg
TPG80	80	230	242	220	206	180	143	100	98	210	86	58	110	35	45	10	14	38	48.5	18	19	53
TPG100	100	270	284	220	240	210	172	106	123	235	100	58	110	40	55	12	16	43	59	20	19	85

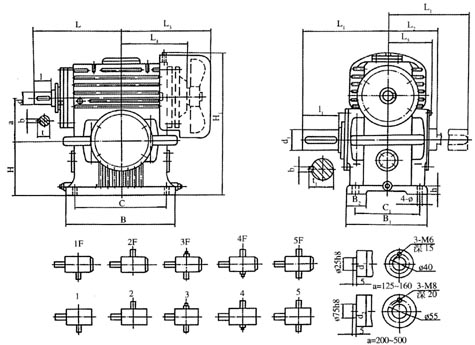

图5 、表5 （单位：mm）

型号	a	B	B1	B2	C	C1	H1	H	h	L	L1	L2	L3	L4	L5	I	I1	d	d1	d2	b	b1	t	t1	Φ	重量kg
TPU125	125	300	300	70	250	250	125	422	30	307	320	185	280	205	175	82	140	40	70	80	12	20	43	74.5	19	157
TPU160	160	380	375	100	320	310	160	540	40	375	375	210	360	280	192	82	170	50	85	95	14	25	53.5	90	24	258
TPU200	200	450	450	125	370	370	200	650	40	420	400	235	435	345	228	82	170	55	95	110	16	28	59	101	28	475
TPU250	250	600	550	150	500	450	225	820	50	530	495	290	520	408	273	110	210	65	120	140	18	32	69	127	35	800
TPU315	315	720	590	120	630	500	280	990	65	630	600	360	605	492	349	130	250	80	140	160	22	36	85	148	39	1450
TPU400	400	850	720	160	750	620	320	1200	75	720	720	425	692	558	412	165	300	100	180	200	28	45	106	190	48	2500
TPU500	500	1060	900	200	920	760	400	1490	90	850	840	495	845	686	497	165	350	110	200	240	32	45	117	210	56	4500

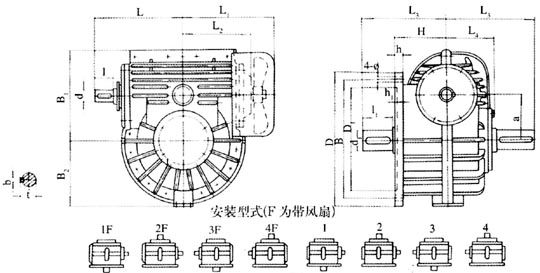

图6 、表6（单位：mm）

型号	a	(Φ)D	(Φ)D1	d	(Φ)B	B1	B2	H	L	L1	L2	L3	L4	I	I1	d	d1	d2	b	b1	t1	h	Φ	重量kg
TPS125	125	380	280	6	330	265	193	180	307	280	209	320	175	82	140	40	70	12	20	43	74.5	25	19	170
TPS160	160	530	380	10	470	330	265	200	375	365	280	375	192	82	170	50	85	14	25	53.5	90	35	24	290
TPS200	200	650	480	10	580	400	325	250	420	436	336	400	228	82	170	55	95	16	28	59	101	40	32	530
TPS250	250	800	600	12	700	495	400	280	530	520	408	495	273	110	210	65	120	18	32	69	127	50	25	930
TPS315	315	920	710	15	820	625	460	355	630	605	497	600	349	130	250	80	140	22	36	85	148	65	39	1650
TPS400	400	1100	850	15	1000	740	550	420	720	692	558	720	412	165	300	100	180	28	45	106	190	75	48	2800
TPS500	500	1340	1060	20	1200	920	675	530	850	845	686	84	497	165	350	110	200	32	45	117	210	90	56	4850

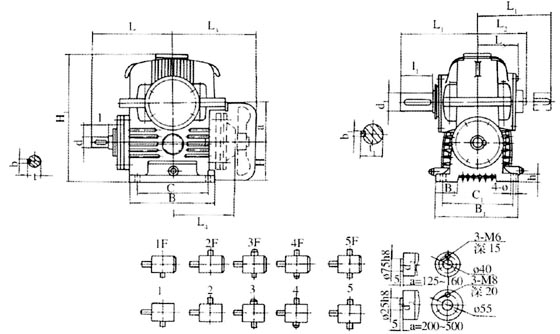

图7 、表7 （单位：mm）

型号	a	B	B1	B2	C	C1	H	H1	h	L	L1	L2	L3	L4	L5	I	I1	d	d1	d2	b	b1	t	t1	Φ	重量kg
TPA125	125	360	300	50	310	250	180	438	30	307	185	280	205	175	175	82	140	40	70	80	12	20	43	74.5	19	165
TPA160	160	460	320	80	400	260	225	550	40	375	210	365	280	190	190	82	170	50	85	95	14	25	53.5	90	24	285
TPA200	200	540	400	100	450	320	250	658	40	400	235	435	345	228	228	82	170	55	95	110	16	28	59	101	28	510
TPA250	250	720	480	120	620	380	315	792	50	495	290	406	406	270	270	110	210	65	120	140	18	32	69	127	35	900
TPA315	315	850	600	140	750	500	400	1000	65	600	360	605	492	345	345	130	250	80	140	160	22	36	85	148	39	1550
TPA400	400	950	720	170	850	620	500	1200	75	720	425	690	540	410	410	165	300	100	180	200	28	45	106	190	48	2650
TPA500	500	1180	900	200	1040	760	630	1530	90	840	495	845	680	488	488	165	350	110	200	240	32	45	117	210	56	4700

表8

型号		中心距
TPG	第一系列	80	100	-	-	-	-	-	-	-	-	-	-	-
TPG	第二系列	-	-	-	-	-	-	-	-	-	-	-	-	-
TPU	第一系列	125	-	160	-	200	-	250	-	315	-	400	-	500
TPU	第二系列	-	140	-	180	-	224	-	280	-	335	-	450	-
TPS	第一系列	125	-	160	-	200	-	250	-	315	-	400	-	500
TPS	第二系列	-	140	-	180	-	224	-	280	-	335	-	450	-
TPA	第一系列	125	-	160	-	200	-	250	-	315	-	400	-	500
TPA	第二系列	-	140	-	180	-	224	-	280	-	335	-	450	-

注：优先选用第一系列，表中第二系列中心距仅提供形式规格

表9

型号	UPG, TPU, TPS, TPA
公称传动比 i	10	12.5	16	20	25	31.5	40	50
